Дюбель фасадный TERMOSIT® для крепления теплоизоляции

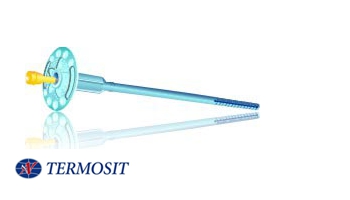

Дюбель фасадный TERMOSIT® диаметр 8мм.



  Для «ВЕНТИЛИРУЕМЫХ» и «ШТУКАТУРНЫХ»        фасадов, распорная база 40мм для крепления  теплоизоляции к основаниям из бетона и кирпича  (металлический сердечник - гвоздь оцинкованный с  термоголовкой).

Дюбель фасадный TERMOSIT® диаметр 10мм



  Для «ВЕНТИЛИРУЕМЫХ» и «ШТУКАТУРНЫХ»  фасадов, распорная база 70мм для крепления  теплоизоляции к основаниям из ячеистого бетона и  щелевого кирпича (металлический сердечник -  гвоздь оцинкованный с термоголовкой).

Дюбель фасадный TERMOSIT® диаметр 8мм.



  Для «ВЕНТИЛИРУЕМЫХ» и «ШТУКАТУРНЫХ»  фасадов, распорная база 70мм для крепления  теплоизоляции к основаниям из ячеистого бетона и  щелевого кирпича (металлический сердечник -  шуруп оцинкованный с термозаглушкой).

Артикул: ДК 8-120-ШУ



  Дюбель для крепления термопанелей и других    конструкций.

-

_

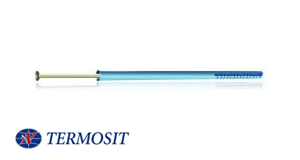

Артикул: ДК-8-140-ШУ



  Дюбель для крепления термопанелей и других  конструкций.

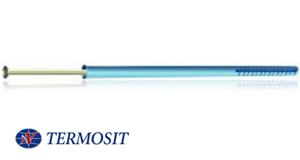

Артикул: ДК-10-200-ШУ



  Дюбель для крепления термопанелей и других конструкций.

Артикул: ДК-8-140-ШУ



  Дюбель для крепления термопанелей и других  конструкций.

Артикул: ДК-10-200-ШУ




  Дюбель для крепления термопанелей и других конструкций.



Очень важными элементами в структуре любой фасадной теплоизоляционной системы являются крепежные изделия. Для обеспечения высокого качества и долговечности фасадной системы необходимо грамотно подойти к выбору дюбелей. На данный момент на рынке крепежа представлено достаточно много производителей, выпускающих фасадный дюбель. Это и Wkret-Met, и Термоклип, и Koelner, и другие. Все эти дюбели изготовлены из похожих материалов, равнозначные по качеству и продающиеся по схожей цене, но, несмотря на это у компании TERMOSIT® есть важное преимущество перед конкурентами.

Фасадный строительный дюбель TERMOSIT® - запатентованное изделие (патент РФ № 79905), и наша компания обладает эксклюзивными правами на его производство. Технические решения, примененные в конструкции наших дюбелей, защищены патентами и применимы в большинстве используемых на территории России системах теплоизоляции.

В соответствии с постановлением Правительства Российской Федерации от 27.12.1997 г. № 1636 новые, в т. ч. импортируемые материалы, изделия, конструкции и технологии подлежат подтверждению пригодности для применения в строительстве на территории Российской федерации. Пригодность новой продукции подтверждается техническим свидетельством (ТС) Министерства регионального развития Российской федерации.

Наша компания имеет следующие документы на фасадный дюбель TERMOSIT®:




• Техническая оценка пригодности строительных дюбелей TERMOSIT®, выданная «Федеральным центром технической оценки продукции в строительстве» (ФГУ «ФЦС») на основании протокола испытаний № ИКТ-439-2008 от 18.11.2008 г. от ЗАО «Институт исследований, испытаний строительных материалов и продукции «КОМПОЗИТ-ТЕСТ».
•Техническое свидетельство на дюбели строительные TERMOSIT® № 2500-09, выданное Министерством регионального развития Российской федерации.
• Технические условия 5285-002-72955940-05 на дюбель фасадный TERMOSIT®.

Фасадный дюбель TERMOSIT® с оцинкованным металлическим распорным элементом представляет собой крепежный элемент с надежной и простой конструкцией. Он изготовлен из ударопрочного морозостойкого полимера с оцинкованным металлическим или пластмассовым распорным стержнем. Благодаря своему конструктивному исполнению дюбель позволяет убрать мостики холода и увеличить жесткость крепежного элемента, а также обеспечить возможность использования различных видов унифицированных шурупов или других деталей крепления.

Дюбель предназначен для крепления теплоизоляционных материалов (термопанели, пенопласт, минеральная вата, стекловата и др.) к стенам зданий и сооружений различного назначения. Фасадный дюбель TERMOSIT® можно использовать в навесных фасадных системах с вентилируемым воздушным зазором и в «мокрых» фасадных системах (финишная отделка декоративной штукатуркой или краской).

Конструкция дюбеля такова, что не допускает мостиков холода и коррозии металлического стержня благодаря полиэтиленовой термоголовке. Потери тепла в расчете на один дюбель близки к нулю, поэтому практически могут не учитываться. Полимерное покрытие головки стержня является дополнительной защитой от коррозии. При этом для удобства монтажа термоголовка дюбеля TERMOSIT® окрашена в свой цвет на каждый размер. Большая площадь контакта поверхности дюбеля с материалом стены при распоре обеспечивает высокие показатели сопротивления силам вытяжения и тем самым надежное закрепление в несущем материале.

Типы дюбелей TERMOSIT®

Нашей компанией производятся несколько типов дюбелей. Для крепления теплоизоляционных плит мы предлагаем дюбеля типа ДЗ с распорными базами: 40 мм.(для крепления теплоизоляции к основанию из бетона или кирпича), 70 мм (для крепления теплоизоляции к основанию из ячеистого бетона или щелевого кирпича). Также мы производим дюбеля типа ДК которые рекомендуются для крепления различных конструкционных элементов.

Дюбель ДЗ состоит из полиэтиленового тарельчатого держателя, который обеспечивает прижатие теплоизоляции к основанию и стального оцинкованного распорного элемента надежно удерживающего дюбель в стене. Различная окраска полиэтиленовых головок распорных элементов позволяет проводить точный и простой контроль монтажа на объекте.

Основными достоинствами дюбелей фасадных TERMOSIT® являются:

• низкая теплопроводность;
• коррозийная и химическая стойкость;
• высокая адгезия поверхности тарельчатого элемента с армирующим слоем;
• достаточная жесткость конструкции.

Все типы дюбелей прошли испытания и соответствуют установленным нормативным требованиям. Технические решения, примененные в конструкции дюбелей, защищены патентами и прописаны в большинстве используемых на территории России системах теплоизоляции.

Типы дюбеляРаспорная базаДиаметр распорного элемента
ДЗ 8/60-95-Г 40 мм 4 мм
ДЗ 8/60-115-Г
ДЗ 8/60-135-Г
ДЗ 8/60-155-Г
ДЗ 8/60-175-Г
ДЗ 8/60-195-Г 5 мм
ДЗ 8/60-215-Г
ДЗ 8/60-235-Г
ДК 8-120-ШУ
ДК 8-140-ШУ 70 мм
ВТ 8-35

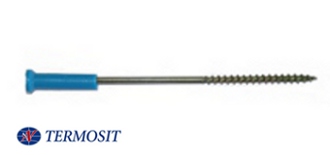

ВТ 10-35
ДЗ 10/60-175-ГУ 5,5 мм
ДЗ 10/60-195-ГУ
ДЗ 10/60-215-ГУ
ДЗ 10/60-235-ГУ
ДЗ 10/60-255-ГУ
ДЗ 10/60-275-ГУ
ДЗ 10/60-300-ГУ
ДЗ 10/60-175-ШУ 6 мм
ДЗ 10/60-195-ШУ
ДЗ 10/60-215-ШУ
ДЗ 10/60-235-ШУ
ДЗ 10/60-255-ШУ
ДЗ 10/60-275-ШУ
ДЗ 10/60-300-ШУ
ДК 10-200-ШУ

Условное обозначение дюбелей: "Дюбель фасадный TERMOSIT® ДЗ 10-60-175-ГУ", где:

• ДЗ - тип дюбеля;
• 10 - диаметр дюбеля (мм);
• 60 - диаметр тарелки дюбеля (мм);
• 175 - длина дюбеля (мм);
• Г - вид распорного стержня-гвоздь
• У - тип распорной базы дюбеля.

Порядок монтажа дюбелей

1. Произвести разметку мест установки дюбелей.
2. Засверлить через теплоизоляциюнную плиту отверстие в основании здания диметром 8+0,35 мм на длину дюбеля +10 мм перпендикулярно несущей поверхности.
3. Установить полиэтиленовую часть дюбеля без усилия в отверстие с прижимом тарельчатого элемента дюбеля к теплоизоляционной плите и вбить распорный элемент (гвоздь) для расклинивания дюбеля в основании.

Фасадный дюбель в разрезеПорядок установки фасадного дюбеляМонтаж дюбеля фасадного

Изменение диаметра и глубины установочного отверстия в основании приводит к деформации полиэтиленовой части дюбеля и нарушению установленных технических требований. При установке полиэтиленовой части дюбеля и установке в него распорного стержня применение металлического молотка недопустимо.

 Условия эксплуатации дюбелей TERMOSIT®

• температура окружающего воздуха от -55 до 60 С;
• относительная влажность воздуха 30-95 С.

Характеристики дюбелей TERMOSIT®

•  Дюбели TERMOSIT® выпускаются двух типов – ДЗ и ДК;
• Дюбели ДЗ изготавливают с забивным распорным элементом (индекс Г, ГУ) или с закручивающимся распорным элементом (индекс ШУ);
•Дюбель ДК состоит из распорного элемента и гильзы, дюбель изготавливают с закручивающимся распорным элементом;
• Дюбели ДК по геометрическим характеристикам не отличаются от дюбелей ДЗ за исключением отсутствия тарельчатого держателя и полиэтиленовой головки распорного элемента. Цвет головки распорного элемента зависит от длины дюбеля;
• Дюбели ДЗ выпускаются следующей длины, мм: 95, 115, 135, 155, 175, 195, 215, 235, 255, 275, 300;
• Дюбели ДК выпускаются следующей длины, мм: 120, 140, 200. Допустимое отклонение от номинальной длины - ±5 мм.

Тип дюбеляНазначение
ДЗа Крепление к стенам теплоизоляции толщиной до 230 мм включительно
ДЗб Крепление к стенам теплоизоляции толщиной до 230 мм включительно
ДК Крепление к стенам различных конструктивных элементов

Несущая способность дюбельного крепления

Материал стеныЗначения [N]p в РЭ, кН (длина/диаметр распорной зоны)
Дюбель ДЗаДюбель ДЗаДюбель ДЗб
Тяжелый бетон В 25 (дюбель Г) 0,15 0,19 0,17
Кирпич керамический М 75 (дюбель Г) 0,11 0,21 0,19
Кирпич силикатный М 75 (дюбель Г) 0,10 0,20 0,20
Пенобетон с плотностью 600 кг/м3 (дюбель Г) - 0,22 -
Кирпич пустотелый М 25 (дюбель Ш) - 0,15 -

Допустимый эксплуатационный изгибающий момент, действующий на распорный стержень, Нм

• длина от 95 до 195 мм - 1,9
•длина от 195 до 300 мм - 3,45

Гарантийный срок эксплуатации не менее 60 месяцев с момента изготовления.

Испытания в Институте исследований, испытаний строительных материалов и продукции «КОМПОЗИТ-ТЕСТ» показали, что характеристики дюбелей TERMOSIT® в 1,5 – 2 раза выше рекомендуемых показателей.

Номинальные монтажные характеристики установки дюбелей и допускаемые отклонения

Марка дюбеляДлина распорной зоны, ммТип распорного элементаДиаметр сверла, ммДиаметр отверстия в стене, ммГлубина отверстия в стене, мм
ДЗа 40 Г 8 8(+0,9) 50
70 Г, Ш 10 10(+0,9) 75
ДЗб 70 Г, Ш 8 8(+0,9) 75
ДК 70 Ш 8 8(+0,9) 75

Компания TERMOSIT на протяжение 7 лет производит и осуществляет поставку дюбелей для крепления всех типов утепления фасадов. Приобретая наш крепеж, вы получаете надежный, долговечный, устойчивый к любым погодным условиям элемент всей системы. Выбрав нас, вы внесете неоценимый вклад в долговечность, надежность и красоту вашего фасада!
